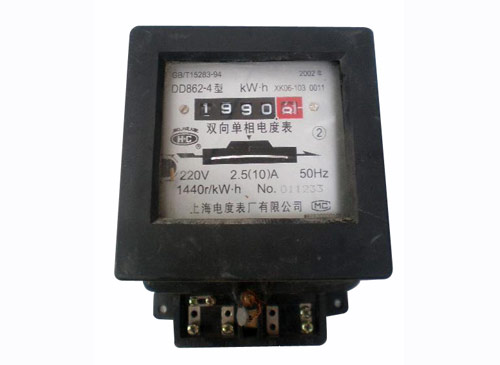

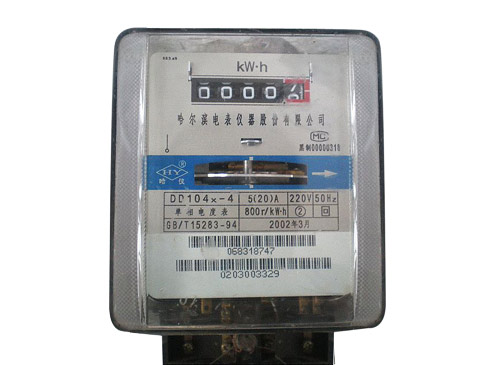

废旧电表之所以能实现电能测量，主要是由五个核心部分组成即：驱动元件、转动元件、制动元件、轴承、计度器。那废旧电表又由哪些驱动元件组成呢？

（1）电压驱动元件：由电压铁芯、电压线圈和回磁极组成。绕在电压铁芯上的电压线圈接在被测电压所接入的线路上与负载并，不管有无负载电流电压线圈总是保持带电的，所以要消耗功率。为减少消耗功率、保证所需安匝（25-50匝/V）。电压线圈的匝数通常为（7000-12000匝）、线径一般为（0.1-0.15mm）漆包线、功率消耗（0.5-1.2W）、回磁极用(1.5-2mm)厚的钢板冲压而成,用作电压工作的磁通。电压铁芯用0.35-0.5 mm的硅钢片叠成,具有较高的导磁率。

（2）电流驱动元件：由电流铁芯、电流线圈和过载补偿装置组成。绕在电流铁芯上的电流线圈接在被测电流所经过的线路中与负载串联。电流铁芯用0.35mm厚的“U”形高硅电工钢片叠成，电流的安匝一般在（60-150）范围内，即标定电流为5A的电能表，其电流线圈匝数为（12-30匝），选择线圈线径一般按电流密度为3-5A/mm2，所消耗的视在功率不超过2.0VA 过载补偿装置一般用较小的矽钢片制成,在U形电流铁芯的缺口处加装一个磁分路,其作用是当电流过大时,因磁分路饱和,使在标定电流下,经过它的非工作磁通间的分配重新改变,使工作磁通增大与电流增大成正比,从而使转盘转速保持与电流成正比。
